ඩීසී මිනි මැග්නට් කම්පන මෝටරයේ පරිපථයක් ඉක්මනින් ගොඩනඟන්නේ කෙසේදැයි ටූට කියන්න.

dc කුඩා චුම්බක කම්පනය

මෙම ව්‍යාපෘතියේදී, අපි එය ගොඩනඟන්නේ කෙසේදැයි පෙන්වමුකම්පන එන්ජිමපරිපථය.

dc 3.0v කම්පන මෝටරයප්‍රමාණවත් බලයක් ලබා දුන් විට කම්පනය වන මෝටරයකි. එය වචනාර්ථයෙන් සෙලවෙන මෝටරයකි. වස්තූන් කම්පනය කිරීම සඳහා එය ඉතා හොඳයි. එය ඉතා ප්‍රායෝගික අරමුණු සඳහා උපාංග ගණනාවක භාවිතා කළ හැකිය. උදාහරණයක් ලෙස, කම්පනය වන වඩාත් පොදු අයිතමවලින් එකක් වන්නේ කම්පන මාදිලියේ තැබූ විට ඇමතීමෙන් කම්පනය වන ජංගම දුරකථන වේ. ජංගම දුරකථනයක් යනු කම්පන මෝටරයක් ​​අඩංගු ඉලෙක්ට්‍රොනික උපාංගයකට උදාහරණයකි. ක්‍රීඩාවක ක්‍රියාවන් අනුකරණය කරමින් සෙලවෙන ක්‍රීඩා පාලකයක රම්බල් පැක් එකක් තවත් උදාහරණයක් විය හැකිය. අමතර උපාංගයක් ලෙස රම්බල් ඇසුරුමක් එක් කළ හැකි එක් පාලකයක් වන්නේ නින්ටෙන්ඩෝ 64 වන අතර, එය රම්බල් ඇසුරුම් සමඟ පැමිණි අතර එමඟින් පාලකය ක්‍රීඩා ක්‍රියාවන් අනුකරණය කිරීමට කම්පනය වේ. තෙවන උදාහරණය වනුයේ ඔබ භාවිතා කරන්නෙකු එය අතුල්ලමින් හෝ මිරිකීම වැනි ක්‍රියා කරන විට කම්පනය වන ලොම් වැනි සෙල්ලම් බඩුවක් විය හැක.

ඉතින්dc කුඩා චුම්බක කම්පනයමෝටර් පරිපථවලට ඉතා ප්‍රයෝජනවත් සහ ප්‍රායෝගික යෙදුම් ඇති අතර ඒවා අසංඛ්‍යාත භාවිතයන් සඳහා සේවය කළ හැකිය.

කම්පන මෝටරයක් ​​කම්පනය කිරීම ඉතා සරල ය. අපිට කරන්න තියෙන්නේ ටර්මිනල් 2ට අවශ්‍ය වෝල්ටීයතාව එකතු කරන එක. කම්පන මෝටරයක පර්යන්ත 2ක් ඇත, සාමාන්‍යයෙන් රතු වයරයක් සහ නිල් වයරයක්. මෝටර් සඳහා ධ්රැවීයතාව වැදගත් නොවේ.

අපගේ කම්පන මෝටරය සඳහා, අපි නිරවද්‍ය මයික්‍රො ඩ්‍රයිව් මගින් කම්පන මෝටරයක් ​​භාවිතා කරන්නෙමු. මෙම මෝටරය බලගැන්වීම සඳහා 2.5-3.8V මෙහෙයුම් වෝල්ටීයතා පරාසයක් ඇත.

එබැවින් අපි එහි පර්යන්තය හරහා වෝල්ට් 3 ක් සම්බන්ධ කළහොත්, එය පහත දැක්වෙන පරිදි හොඳින් කම්පනය වනු ඇත:8mm Mini Vibrating Motor

කම්පන මෝටරය කම්පනය කිරීමට අවශ්‍ය වන්නේ මෙයයි. වෝල්ට් 3 ශ්‍රේණියේ AA බැටරි 2කින් සැපයිය හැක.

කෙසේ වෙතත්, අපට අවශ්‍ය වන්නේ කම්පන මෝටර් පරිපථය වඩාත් දියුණු මට්ටමකට ගෙන එය arduino වැනි ක්ෂුද්‍ර පාලකයකින් පාලනය කිරීමට ඉඩ දීමයි.

මේ ආකාරයට, අපට කම්පන මෝටරය මත වඩාත් ගතික පාලනයක් ලබා ගත හැකි අතර අපට අවශ්‍ය නම් හෝ යම් සිදුවීමක් සිදුවුවහොත් පමණක් නියමිත කාල පරතරයන්හිදී එය කම්පනය කළ හැකිය.

මෙම වර්ගයේ පාලනයක් නිෂ්පාදනය කිරීම සඳහා මෙම මෝටරය arduino සමඟ ඒකාබද්ධ කරන්නේ කෙසේදැයි අපි පෙන්වන්නෙමු.

විශේෂයෙන්ම, මෙම ව්යාපෘතියේ දී, අපි පරිපථය ගොඩනඟා එය වැඩසටහන්ගත කරන්නෙමුකාසි කම්පන මෝටරයසෑම විනාඩියකටම මිලිමීටර් 12 කම්පනය වේ.

අප විසින් ගොඩනගනු ලබන කම්පන මෝටර් පරිපථය පහත දැක්වේ.

3v කම්පන මෝටරය 10 මි.මී

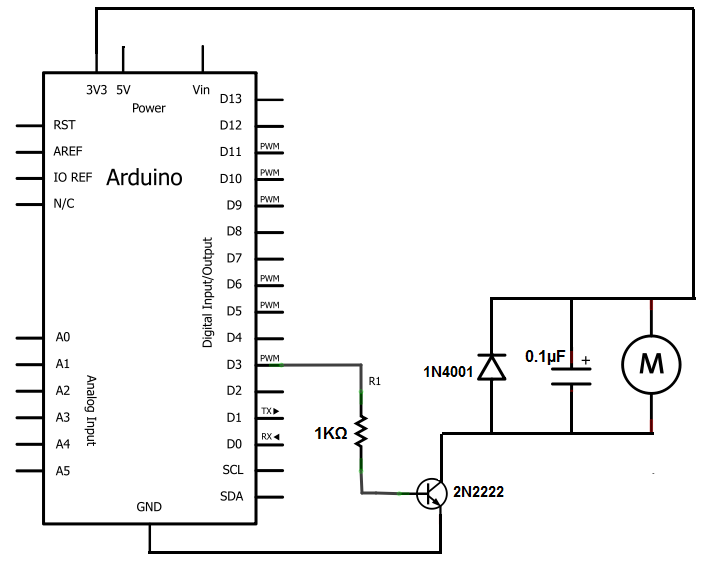

මෙම පරිපථය සඳහා ක්‍රමානුරූප රූප සටහන:

8 x 2mm කම්පන මෝටරය

මෙහි ඇති arduino වැනි ක්ෂුද්‍ර පාලකයකින් මෝටරයක් ​​පදවන විට මෝටරයට සමාන්තරව ඩයෝඩය රිවර්ස් බයිස් එකක් සම්බන්ධ කිරීම වැදගත් වේ. මෝටර් පාලකයක් හෝ ට්‍රාන්සිස්ටරයකින් එය ධාවනය කරන විටද මෙය සත්‍ය වේ. ඩයෝඩය මෝටරය නිපදවිය හැකි වෝල්ටීයතා ස්පයික් වලට එරෙහිව සර්ජ් ආරක්ෂකයක් ලෙස ක්‍රියා කරයි. මෝටරයේ එතුම් කුප්‍රකට ලෙස එය භ්‍රමණය වන විට වෝල්ටීයතා කරල් නිපදවයි. ඩයෝඩය නොමැතිව, මෙම වෝල්ටීයතාවයන් ඔබේ ක්ෂුද්‍ර පාලකය හෝ මෝටර් පාලක IC පහසුවෙන් විනාශ කළ හැකිය, නැතහොත් ට්‍රාන්සිස්ටරයක් ​​ඉවත් කළ හැකිය. කම්පන මෝටරය සෘජුවම DC වෝල්ටීයතාවයෙන් බලගන්වන විට, ඩයෝඩයක් අවශ්‍ය නොවේ, එබැවින් අපට ඉහත ඇති සරල පරිපථයේ දී අපි භාවිතා කරන්නේ වෝල්ටීයතා ප්‍රභවයක් පමණි.

0.1µF ධාරිත්‍රකය මෝටර් එතුම්වලට විදුලි ධාරාව සම්බන්ධ කරන සම්බන්ධතා වන බුරුසු විවෘත හා වැසෙන විට නිපදවන වෝල්ටීයතා ස්පයික් අවශෝෂණය කරයි.

අප ට්‍රාන්සිස්ටරයක් ​​(a 2N2222) භාවිතා කිරීමට හේතුව බොහෝ ක්ෂුද්‍ර පාලකවල සාපේක්ෂව දුර්වල ධාරා ප්‍රතිදානයන් තිබීමයි, එනම් ඒවා විවිධ වර්ගයේ ඉලෙක්ට්‍රොනික උපාංග ධාවනය කිරීමට ප්‍රමාණවත් ධාරාවක් ප්‍රතිදානය නොකරන බැවිනි. මෙම දුර්වල ධාරා ප්‍රතිදානය පිරවීම සඳහා, වත්මන් විස්තාරණය සැපයීම සඳහා අපි ට්‍රාන්සිස්ටරයක් ​​භාවිතා කරමු. අප මෙහි භාවිතා කරන මෙම 2N2222 ට්‍රාන්සිස්ටරයේ අරමුණ මෙයයි. කම්පන මෝටරය ධාවනය කිරීමට 75mA පමණ ධාරාවක් අවශ්‍ය වේ. ට්‍රාන්සිස්ටරය මෙයට ඉඩ දෙන අතර අපට ධාවනය කළ හැක3v කාසි වර්ගයේ මෝටර් 1027. ට්‍රාන්සිස්ටරයේ ප්‍රතිදානයෙන් වැඩි ධාරාවක් ගලා නොයන බවට වග බලා ගැනීම සඳහා, අපි ට්‍රාන්සිස්ටරයේ පාදය සමඟ ශ්‍රේණියේ 1KΩ තබමු. මෙය සාධාරණ ප්‍රමාණයකට ධාරාව දුර්වල කරයි, එවිට අධික ධාරාවක් බල ගැන්වීම සිදු නොවේ8mm කුඩා කම්පන මෝටරය. ට්‍රාන්සිස්ටර සාමාන්‍යයෙන් ඇතුළු වන මූලික ධාරාවට 100 ගුණයක් පමණ විස්තාරණයක් සපයන බව මතක තබා ගන්න. අපි ප්‍රතිරෝධයක් පාදයේ හෝ ප්‍රතිදානයේ තැබුවේ නැත්නම්, අධික ධාරාවක් මෝටරයට හානි විය හැක. 1KΩ ප්‍රතිරෝධක අගය නිවැරදි නොවේ. ඕනෑම අගයක් 5KΩ පමණ දක්වා භාවිතා කළ හැක.

අපි ට්‍රාන්සිස්ටරය ධාවනය කරන ප්‍රතිදානය ට්‍රාන්සිස්ටරයේ එකතු කරන්නාට සම්බන්ධ කරමු. මෙය මෝටරය මෙන්ම ඉලෙක්ට්‍රොනික පරිපථයේ ආරක්ෂාව සඳහා එයට සමාන්තරව අවශ්‍ය සියලුම සංරචක වේ.
